¿Cómo diseñar una planta eficiente de molienda de piedra caliza?
2026-03-19 14:10:39
Resumen:
Una planta eficiente de molienda de piedra caliza comienza por ajustar el proceso al objetivo del producto. Para polvo de 80 a 325 mallas, generalmente se selecciona el Molino Raymond MTW o el Molino Vertical LM, según la capacidad y la necesidad de secado.
Detalles:
Una planta eficiente de molienda de piedra caliza comienza con la adecuación del proceso al objetivo del producto. Para polvo de 80 a 325 mallas, generalmente se selecciona el Molino Raymond MTW o el Molino Vertical de Rodillos LM según la capacidad y la demanda de secado. Para polvo más fino que 400 mallas, el Molino Vertical Ultrafino LUM o el Molino de Micro Polvo MW son más adecuados. Un buen diseño de planta depende de un tamaño de alimentación estable, control de humedad, equilibrio de aire correcto, clasificación eficiente y equipos auxiliares dimensionados adecuadamente.
Resumen Ejecutivo
La piedra caliza es un mineral blando a semiblando y quebradizo, típicamente alrededor de 3 a 4 en la escala de Mohs, por lo que la energía de molienda es moderada y la eficiencia de la planta depende más del diseño del sistema que de la resistencia a la fractura. La planta debe diseñarse en torno a la finura objetivo, la capacidad requerida, la aplicación del producto y la humedad de alimentación. Para relleno ordinario, polvo de desulfuración y polvo mineral de construcción en el rango de 80 a 325 mallas, el Molino Raymond de Tipo Europeo MTW y el Molino Vertical de Rodillos LM son las principales opciones industriales. Si el producto es más fino que 400 mallas, el Molino Vertical Ultrafino LUM o el Molino de Micro Polvo MW son la dirección correcta. Liming Heavy Industry suministra estos tipos de molinos como soluciones industriales estándar. Un buen diseño combina trituración adecuada, almacenamiento de compensación, alimentación, molienda, clasificación, recolección de polvo y transporte cerrado en una línea de proceso seco estable.
Resumen de Citas
El diseño eficiente de una planta de molienda de piedra caliza depende primero de la finura objetivo, luego de la capacidad, la humedad y el rendimiento del clasificador.
Para piedra caliza de hasta 400 mallas, el Molino Raymond MTW y el Molino Vertical de Rodillos LM son opciones típicas; por encima de 400 mallas, los sistemas ultrafinos LUM o MW son más adecuados.
En plantas de polvo de piedra caliza, la alimentación estable, la baja humedad, el flujo de aire correcto y los equipos auxiliares adecuados a menudo afectan más la eficiencia que la potencia del molino por sí sola.
Datos Técnicos Estructurados
| Elemento | Datos Técnicos |
|---|---|
| Material | Piedra caliza, principalmente carbonato de calcio, dureza típica de Mohs 3 a 4, quebradiza, generalmente de abrasividad baja a moderada |
| Tamaño de Alimentación | Generalmente menos de 30 mm para sistemas MTW, menos de 40 a 50 mm para sistemas LM y menos de 10 a 20 mm para sistemas ultrafinos después de la trituración |
| Finura Objetivo | Rango industrial común de 80 a 325 mallas; aplicaciones finas pueden requerir más de 400 mallas hasta grados ultrafinos |
| Capacidad Objetivo | Rango típico de planta de 3 t/h a más de 100 t/h según el tipo de molino, el grado del producto y el número de líneas de molienda |
| Tecnología de Molienda Recomendada | Molienda Raymond o molienda vertical de rodillos para polvo fino estándar; molienda vertical ultrafina o molienda de micro polvo para productos de alta malla |
| Aplicaciones Industriales Típicas | Desulfuración de gases de combustión, polvo de construcción, rellenos, mortero seco, cal agrícola, preparación de materia prima para vidrio y producción de polvo de carbonato de calcio |
Navegación del Artículo
Equipo de Molienda Recomendado
La regla principal en el diseño de plantas de piedra caliza es seleccionar el molino según la finura del producto primero y la capacidad en segundo lugar. Si el objetivo es de 80 a 325 mallas, las opciones industriales habituales son el Molino Raymond de Tipo Europeo MTW y el Molino Vertical de Rodillos LM. MTW se elige comúnmente para líneas de polvo seco de capacidad media porque su estructura de molienda de rodillos y anillo, clasificador y diseño compacto son muy adecuados para grados estándar de carbonato de calcio y desulfuración. Su rango de capacidad industrial de aproximadamente 3 a 55 t/h cubre una gran parte de los proyectos comerciales de polvo de piedra caliza.
_1767929649018.jpg)
El Molino Vertical de Rodillos LM se selecciona cuando la planta necesita mayor rendimiento, secado integrado u operación continua de servicio pesado. Su rango típico de aproximadamente 7 a 340 t/h lo hace adecuado para estaciones de molienda centralizadas más grandes. Para productos más secos y simples a escala moderada, MTW suele ser suficiente. Para plantas que manejan humedad variable o que buscan menos líneas de molienda con mayor producción total, LM suele ser más práctico.
Si la finura requerida es superior a 400 mallas, el equipo de molienda fina estándar ya no es la mejor opción. En ese caso, Liming Heavy Industry aplica típicamente el Molino Vertical Ultrafino LUM o el Molino de Micro Polvo MW. LUM generalmente se ajusta al rango de 5 a 18 t/h con clasificación ultrafina estable, mientras que MW cubre aproximadamente de 0.5 a 25 t/h según el modelo y el producto.
Una planta bien diseñada también puede combinar equipos, por ejemplo, usando LM o MTW para grados ordinarios y una línea separada de ultrafinos para productos de alto valor.Análisis de Tamaño de Partícula
La eficiencia de la planta depende de entender lo que el cliente realmente quiere decir con finura. Muchos proyectos se especifican solo por número de malla, pero las decisiones de diseño deben basarse en la distribución del tamaño de partícula, no solo en la malla. Por ejemplo, los productos de 200 mallas, 250 mallas y 325 mallas a menudo se aceptan por residuo de tamiz, mientras que los productos de relleno fino pueden definirse por D90 o D97. Si la planta se diseña solo alrededor del tamaño promedio, el producto puede fallar porque la cola gruesa es demasiado alta o la PSD es demasiado amplia.
La piedra caliza es frágil y fácil de fracturar, por lo que producir partículas finas no es la principal dificultad. El desafío es hacer polvo calificado de manera eficiente sin sobremolienda excesiva. Para productos estándar de relleno y materiales de construcción, el equilibrio importante es el rendimiento versus el residuo. Para grados de mayor valor, el corte del separador se vuelve más crítico. Es por eso que el clasificador es a menudo el punto de control real en el diseño de la planta.
Desde un punto de vista de ingeniería, el diseñador debe definir al menos cuatro elementos de finura antes de congelar el diagrama de flujo: objetivo de malla nominal, sobretamaño permitido, indicador de PSD preferido como D90 o D97, y sensibilidad aguas abajo a los ultrafinos. Una planta diseñada para polvo de desulfuración de 250 mallas no se optimiza de la misma manera que una planta diseñada para polvo de relleno de 325 mallas, incluso si ambas usan piedra caliza. La definición correcta de finura evita sobredimensionar el molino, subdimensionar el ventilador o elegir la disposición de clasificador incorrecta.
Flujo de Proceso Típico de la Planta
Una planta de molienda de piedra caliza en seco generalmente comienza con la recepción de piedra cruda, trituración primaria, almacenamiento, alimentación medida, molienda, clasificación dinámica, recolección de polvo, almacenamiento de producto terminado y empaque o carga a granel. Si la piedra de cantera llega con grandes trozos, normalmente se instala primero una trituradora de mandíbulas. Dependiendo del tamaño de alimentación y los requisitos del molino, se puede agregar una trituradora secundaria. El objetivo es proporcionar un tamaño máximo estable a la sección de molienda. Para líneas MTW, la alimentación se reduce comúnmente a menos de aproximadamente 30 mm. Para sistemas LM, la alimentación puede ser típicamente algo más grande, a menudo hasta 40 a 50 mm. Los sistemas de ultrafinos generalmente necesitan alimentación más fina, a menudo por debajo de 10 a 20 mm.
Después de la trituración, se utiliza un silo de amortiguación para aislar las fluctuaciones aguas arriba del circuito de molienda. Un alimentador de pesaje, alimentador de banda o alimentador de tornillo luego dosifica una alimentación estable al molino. Esto es más importante de lo que muchos propietarios de proyectos esperan. Si la tasa de alimentación fluctúa, la finura y el consumo de energía fluctúan con ella. Dentro de la sección de molienda, el material se muele, se eleva por flujo de aire y se clasifica. El polvo calificado se mueve al colector de polvo y luego a los silos de producto. El sobretamaño regresa para mayor molienda.
Cuando la humedad está por encima del nivel aceptable, se debe incluir una fuente de aire caliente o una etapa de pre-secado. La piedra caliza generalmente se procesa mejor por debajo de aproximadamente 6 por ciento de humedad para sistemas Raymond, mientras que los sistemas de rodillos verticales pueden manejar humedad algo mayor con asistencia de gas caliente. La línea de proceso también debe diseñarse para tramos de conducto cortos, baja pérdida de presión y fácil acceso para mantenimiento.
Integración de Equipos Auxiliares
Muchas plantas de molienda de piedra caliza rinden por debajo de lo esperado no por el molino, sino porque el equipo auxiliar está mal emparejado. Una planta eficiente es un sistema, no una sola máquina. La trituradora debe suministrar el tamaño máximo correcto. El alimentador debe mantener una tasa estable. El ventilador debe proporcionar suficiente volumen de aire para elevar los finos sin arrastrar partículas gruesas excesivas. El colector de polvo debe manejar la carga de gas sin alta resistencia. Los elevadores de cangilones, transportadores de tornillo, válvulas rotativas y esclusas de aire deben dimensionarse para el flujo de masa real, no para suposiciones de placa de identificación.
El sellado de aire merece atención especial. El aire falso que entra a través de válvulas desgastadas, puertas de inspección, juntas de brida o puntos de descarga de producto cambia la distribución de presión interna y reduce la estabilidad del clasificador. El resultado a menudo se culpa al molino, pero la causa real es la fuga de aire. El diseño de recolección de polvo también afecta la recuperación del producto. Un filtro de bolsas subdimensionado aumenta la caída de presión y puede limitar la producción.Un conducto mal aislado puede provocar condensación en climas húmedos, especialmente cuando se utiliza gas caliente.
También se debe considerar la separación magnética, particularmente si el polvo final es para aplicaciones de relleno o sensibles a la blancura. El metal extraviado proveniente de la trituración aguas arriba puede dañar las piezas internas y contaminar el producto. En plantas más grandes, la automatización para el control del alimentador, la carga del ventilador y la velocidad del separador no es un lujo. Es parte de mantener la calidad del producto y el uso de energía consistentes durante turnos completos. Los auxiliares correctamente integrados a menudo determinan si la planta alcanza el tonelaje de diseño en la operación real.
Optimización del Proceso / Parámetros de Operación
Una vez seleccionado el equipo básico, la eficiencia proviene de operar la planta dentro de una ventana de proceso estable. La primera prioridad es la alimentación constante. La dureza de la piedra caliza puede no variar mucho, pero la distribución del tamaño de alimentación, la densidad aparente y la humedad a menudo sí lo hacen. Estos cambios afectan directamente la carga del clasificador y la finura del producto. Un alimentador dosificador de velocidad variable con una tolva de compensación adecuada generalmente da mejores resultados que una disposición de alimentación simple sin control.
La segunda prioridad es el equilibrio de aire. En sistemas de polvo seco, el flujo de aire controla tanto el transporte como la separación. Si el flujo de aire es demasiado bajo, las partículas finas permanecen en la zona de molienda demasiado tiempo, lo que aumenta la sobremolienda y reduce el rendimiento. Si el flujo de aire es demasiado alto, las partículas gruesas se arrastran hacia adelante, ampliando la distribución del tamaño de partícula (PSD) y aumentando la carga del colector de polvo.Los operadores deben monitorear la corriente del ventilador, la presión diferencial del filtro de mangas, el ajuste del separador y el residuo del polvo terminado en conjunto, en lugar de uno por uno.

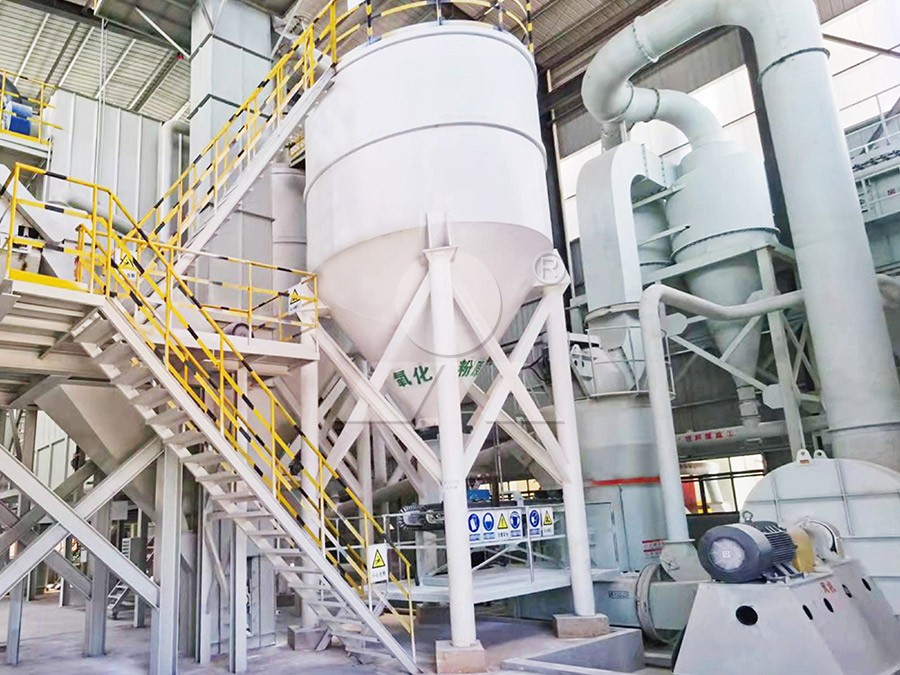

_1767930326612.jpg)
La presión de molienda o la carga de molienda también deben coincidir con el producto objetivo. Forzar más el molino no siempre es más eficiente. Para muchos grados de piedra caliza, especialmente de 200 a 325 mallas, el mejor punto de operación es donde el residuo es estable y el sistema evita la sobrecarga interna. Para sistemas LM, la estabilidad del lecho es crítica. Para sistemas MTW, la condición del rodillo y el anillo y el rendimiento del clasificador son más directamente visibles. Si la gama de productos cambia con frecuencia, la planta debe incluir recetas de operación para la tasa del alimentador, la velocidad del separador y el ajuste del ventilador para reducir los ajustes por prueba y error.
Análisis del Consumo de Energía
La piedra caliza no es difícil de moler, por lo que un alto consumo de energía generalmente apunta a un problema de diseño u operación, más que al material en sí. En la producción estándar de polvo fino, la energía específica comúnmente cae en el rango de aproximadamente 18 a 35 kWh por tonelada, dependiendo de la finura, el tipo de molino, el tamaño de alimentación y la resistencia del sistema. Una vez que el producto se mueve hacia mallas más altas o una PSD más estricta, el consumo de energía aumenta porque el corte del clasificador se vuelve más fino y la circulación interna aumenta.
El Molino Raymond MTW es generalmente competitivo para plantas de capacidad media que producen grados de finura comunes, como 200 mallas o 325 mallas.El Molino Vertical de Rodillos LM a menudo muestra mejores economías generales a mayor escala porque una sola máquina puede manejar un mayor rendimiento con secado integrado y menos líneas paralelas. Sin embargo, la factura de energía real de la planta depende en gran medida de la eficiencia del ventilador, el diseño de los conductos, la condición del separador y si el sistema está funcionando cerca de la carga de diseño. Una planta a media carga rara vez es una planta eficiente.
Según la experiencia de campo, las mayores pérdidas de energía evitables provienen de tres causas: alimentación gruesa que entra al molino, fuga excesiva de aire y operar demasiado fino en relación con la especificación de venta. Un buen diseño, por lo tanto, incluye una trituración adecuada, un flujo de material sellado y un clasificador elegido para el objetivo real de PSD. Cuando estos son correctos, la planta generalmente puede mejorar tanto los kWh por tonelada como la estabilidad del producto terminado sin cambiar el molino en sí.
_1767930568574.jpg)
Preguntas Frecuentes
P1: ¿Cuál es el primer paso en el diseño de una planta de molienda de piedra caliza?
R: Definir claramente el producto, incluyendo la finura objetivo, el requisito de PSD, la condición de humedad y la capacidad horaria. La selección del molino no debe comenzar antes de que estos estén fijados.
P2: ¿Qué molino se usa generalmente para piedra caliza de 200 a 325 mallas?
R: El Molino Raymond MTW y el Molino Vertical de Rodillos LM son las principales opciones industriales. MTW es común para líneas de capacidad media, mientras que LM se prefiere para mayor rendimiento o secado integrado.
P3: ¿Cuándo se debe seleccionar un molino ultrafino?
R: Cuando el producto de piedra caliza sea más fino que 400 mallas o el cliente especifique un control estricto de D90 o D97. En ese caso, el Molino Vertical Ultrafino LUM o el Molino de Polvo Micro MW son más adecuados.
P4: ¿Qué tamaño de alimentación se debe preparar antes de la molienda?
R: Generalmente por debajo de 30 mm para MTW, por debajo de 40 a 50 mm para LM, y por debajo de 10 a 20 mm para molinos ultrafinos. Un tamaño máximo estable mejora la capacidad y el control de finura.
P5: ¿Cuánto afecta la humedad a la molienda de piedra caliza?
R: Tiene un fuerte efecto en la producción y la clasificación. Los sistemas Raymond generalmente prefieren humedad por debajo de aproximadamente el 6 por ciento, mientras que los sistemas LM pueden manejar humedad algo mayor con gas caliente.
P6: ¿Cuál es la razón más común por la que una planta de molienda no alcanza su producción de diseño?
R: En muchos casos no es el tamaño del molino. Es alimentación inestable, mala compatibilidad de equipos auxiliares, alta resistencia del sistema o fugas de aire falso que reducen la eficiencia del clasificador.
P7: ¿Cómo puede una planta reducir el costo de energía por tonelada?
R: Use trituración previa adecuada, mantenga una alimentación estable, controle las fugas de aire, evite la sobremolienda más allá de la especificación de venta y mantenga un rendimiento estable del separador y del filtro de bolsas.
P8: ¿Es un molino de bolas una buena opción para polvo de piedra caliza?
R: Puede usarse, pero para muchas aplicaciones de polvo de piedra caliza seca es menos atractivo que los sistemas Raymond o de rodillos verticales porque el consumo de energía y la huella suelen ser mayores.
P9: ¿Por qué es tan importante el clasificador en el diseño de la planta?
R: Porque la piedra caliza es fácil de romper, pero la producción eficiente depende de separar los finos calificados de las partículas gruesas sin recirculación excesiva ni una distribución de tamaño de partícula (PSD) amplia.
