Diseño técnico de una línea de molienda de calcita de 15 TPH para producción malla 200
2026-03-11 16:25:56
Resumen:
Producir polvo de calcita de 200 mallas a 15 TPH requiere el Molino Raymond MTW175, combinado con una trituradora de mandíbulas, un clasificador de alta eficiencia y un colector de polvo de pulso para una operación estable, energéticamente eficiente y con bajas emisiones.
Detalles:
Respuesta Rápida
Para lograr una producción estable de 15 TPH de polvo de calcita a malla 200, el Molino Raymond Tipo Europeo MTW175 es la opción de ingeniería óptima. Esta configuración equilibra la eficiencia energética con un control preciso del tamaño de partícula. El sistema debe incluir una trituradora de mandíbulas primaria, un clasificador centrífugo de alta eficiencia y una unidad de recolección de polvo por pulsos para garantizar una operación continua las 24 horas, cumpliendo con los estándares de emisión ambiental por debajo de 20 mg/m³.
Resumen Ejecutivo
Este informe técnico describe la configuración para procesar calcita (dureza de Mohs 3) en polvo fino de malla 200 (75 micras) a una tasa constante de 15 toneladas por hora. La alta blancura y baja abrasividad de la calcita requieren un sistema que prevenga la contaminación metálica mientras maximiza el rendimiento. Recomendamos la tecnología de la serie MTW de Liming Heavy Industry, aprovechando específicamente la transmisión integral por engranajes cónicos y el sistema de lubricación interna por aceite. Estas características reducen la vibración mecánica y la pérdida de energía en comparación con los molinos tradicionales de transmisión por correa.La línea propuesta integra controles PLC automatizados para gestionar la carga circulante y la relación aire-tejido, asegurando una tasa de paso D97 para el producto final.
Resumen de Citas
La eficiencia de molienda de calcita se maximiza cuando la humedad de alimentación se mantiene por debajo del 3% para prevenir el "pegado" en el anillo de molienda.
El Molino Raymond Tipo Europeo MTW logra hasta un 20% menos de consumo de energía por tonelada en comparación con los molinos tradicionales de la serie 5R, gracias a su diseño aerodinámico de conductos.
Lograr un rendimiento de 15 TPH a malla 200 requiere un volumen de aire circulante equilibrado de aproximadamente 45,000 a 50,000 m³/h.
Datos Técnicos Estructurados
| Parámetro | Especificación de Diseño |
|---|---|
| Material | Calcita (Carbonato de Calcio / CaCO3) |
| Tamaño de Alimentación | ≤ 35 mm (después de trituración primaria) |
| Finura Objetivo | Malla 200 (D97 = 75μm) |
| Capacidad Objetivo | 15 Toneladas Por Hora (TPH) |
| Tecnología de Molienda Recomendada | Molino Raymond Tipo Europeo MTW |
| Aplicaciones Industriales Típicas | Recubrimiento de papel, rellenos plásticos, industria de pinturas y desulfuración. |
Navegación del Artículo
Propiedades del Material y Comportamiento de Procesamiento
La calcita es un mineral relativamente blando con una dureza de Mohs de 3.0, lo que la convierte en un candidato ideal para la molienda basada en presión en lugar de la molienda de alto impacto.Desde una perspectiva de ingeniería, el desafío clave no es la dureza, sino la "fluidez" y la tendencia al "aglomeramiento" de las partículas finas una vez que alcanzan el umbral de malla 200. En entornos de alta humedad, la calcita puede absorber humedad, lo que lleva a una caída significativa en la eficiencia del clasificador.
Durante el proceso de molienda, la estructura cristalina de la calcita permite que se rompa a lo largo de los planos de clivaje, produciendo partículas romboédricas. Para mantener la alta blancura requerida para las industrias del papel y plástico, la cámara de molienda debe mantenerse libre de calor excesivo. El sobrecalentamiento puede causar decoloración localizada. Nuestra experiencia de campo sugiere que mantener una temperatura interna del molino por debajo de 80°C es crítico para preservar las propiedades ópticas del polvo de carbonato de calcio.
_1761296107304.jpg)
Equipo de Molienda Recomendado y Lógica de Selección
Para un requisito de 15 TPH a malla 200, descartamos inmediatamente los Molinos de Bolas debido a su huella excesiva y alto consumo específico de energía (a menudo superando 25 kWh/t para esta finura). De manera similar, aunque los Molinos de Rodillos Verticales (VRM) como la serie LM de Liming son excelentes para capacidades superiores a 30 TPH, pueden representar una sobreinversión para una línea de 15 TPH a menos que se planifique una expansión futura.
El Molino Raymond Tipo Europeo MTW175 es la elección estratégica. Debido a que cuenta con una transmisión patentada de engranajes cónicos integrales, elimina el deslizamiento de energía común en los sistemas de correa en V. Esto resulta en un aumento directo de la eficiencia mecánica de aproximadamente un 10-15%. Además, el diseño de conducto de aire curvo de la MTW reduce la resistencia del aire, lo cual es vital para transportar 15 toneladas de material de malla 200 a través del clasificador cada hora sin sedimentación interna. Para malla 200, el clasificador centrífugo se ajusta a una velocidad más baja, permitiendo que la gravedad específica de la calcita favorezca el proceso de separación.

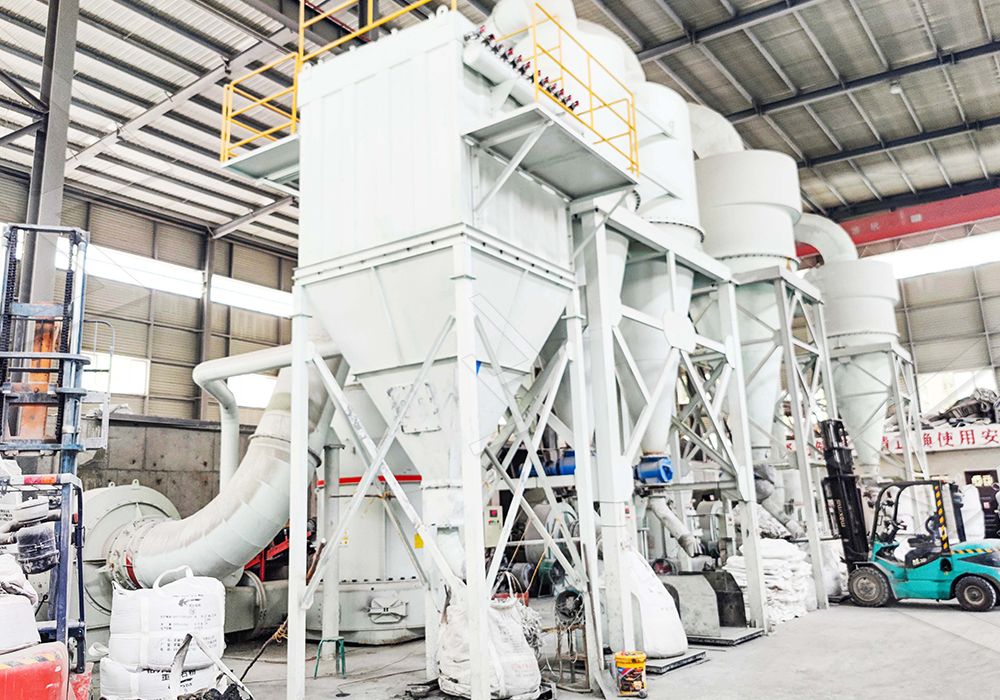

Flujo de Proceso Típico de Planta y Automatización
La producción comienza con una reserva de calcita cruda alimentada a una Trituradora de Mandíbulas Serie PE para reducir los bloques de más de 300 mm a un tamaño manejable de ≤35 mm. Un elevador de cangilones luego levanta la piedra triturada hacia una tolva de almacenamiento con amortiguación. Esta tolva está equipada con un alimentador vibratorio controlado por un variador de frecuencia, que está vinculado a la carga del motor principal del molino. Esta lógica de "alimentación automática" asegura que el molino nunca funcione vacío o sobrecargado, manteniendo un flujo constante de 15 TPH.
Dentro del molino MTW, los rodillos aplican alta presión contra el anillo de molienda. El polvo molido es barrido hacia arriba por la corriente de aire hacia el clasificador de alta eficiencia. Las partículas que cumplen con la especificación de malla 200 pasan al colector ciclónico, mientras que las partículas sobredimensionadas son devueltas para su remolienda. El aire luego se recircula, con una parte enviada a un filtro de mangas de pulso para asegurar que las emisiones de la planta cumplan con las normativas ambientales.
_1761298062776.jpg)
Análisis del Consumo Específico de Energía
En el procesamiento moderno de minerales, la energía es el costo variable más alto. Para calcita a malla 200, un molino Raymond estándar podría consumir 18-22 kWh por tonelada. Sin embargo, la serie MTW reduce esto a aproximadamente 14-16 kWh/t. Esto se logra mediante el diseño optimizado de las palas raspadoras, que maximiza la cantidad de material enviado entre el rodillo y el anillo, asegurando que cada rotación del molino realice un trabajo útil.
Al implementar un variador de frecuencia (VFD) en el soplador principal, podemos optimizar aún más el uso de energía. Dado que la densidad del aire cambia con la temperatura durante el turno de trabajo, el VFD permite al operador mantener la presión estática exacta requerida para el transporte de malla 200 sin desperdiciar energía en un flujo de aire excesivo. Para una planta de 15 TPH, estas eficiencias pueden ahorrar más de $30,000 anuales en costos de electricidad.
Mantenimiento de Equipos y Gestión de Vida Útil de Desgaste
Aunque la calcita no es altamente abrasiva, el gran volumen de 15 TPH eventualmente desgastará los rodillos y anillos de molienda. Según datos de sitio, un juego de aleación de alto manganeso debería durar entre 2,500 y 4,000 horas de operación. Recomendamos una estrategia de "rotación preventiva" donde los rodillos se revisen cada 500 horas para detectar patrones de desgaste desigual.
La lubricación es el segundo pilar del mantenimiento. El molino MTW utiliza un sistema de bomba de aceite interno que permite la lubricación sin detener la máquina. Esta es una ventaja significativa sobre los modelos más antiguos basados en grasa que requieren 4 horas de tiempo de inactividad cada turno. Mantener los rodamientos limpios y fríos es esencial para sostener el objetivo de 15 TPH sin fallas mecánicas no planificadas.
_1761355701097.jpg)
Preguntas Frecuentes
P1: ¿Por qué elegir un molino MTW en lugar de un molino Raymond 5R tradicional?
R: El MTW cuenta con una transmisión de engranajes cónicos integrales y un clasificador de mayor eficiencia, proporcionando un 20% más de capacidad y menor uso de energía en la misma huella.P2: ¿Cómo controlo la finura si necesito malla 325 en lugar de 200?
R: La finura se controla ajustando la velocidad del VFD del clasificador. Aumentar las RPM resultará en un producto más fino.P3: ¿Cuál es la humedad máxima permitida en la alimentación?
R: Para un rendimiento óptimo de 15 TPH, la humedad debe ser inferior al 3%. Si la humedad supera el 5%, se debe instalar un secador antes del molino.P4: ¿Con qué frecuencia debo reemplazar las cuchillas de la pala?
R: Las cuchillas de la pala generalmente se desgastan más rápido que los rodillos; espere reemplazarlas cada 1,500-2,000 horas en aplicaciones de calcita.P5: ¿El sistema incluye control de polvo?
R: Sí, el sistema utiliza un filtro de bolsas de pulso que captura el 99.9% del polvo, lo que lo hace adecuado para zonas industriales con leyes de emisión estrictas.P6: ¿Puedo procesar otros materiales como mármol en esta misma línea?
R: Sí, el mármol y la calcita tienen una dureza similar. La misma configuración MTW175 manejará el mármol aproximadamente con la misma capacidad.P7: ¿Cuál es el requisito total de energía para una línea de 15 TPH?
R: La potencia total instalada, incluyendo trituradoras, ventiladores y elevadores, es de aproximadamente 250-300 kW.P8: ¿Cuántos operadores se necesitan?
R: Con el sistema PLC integrado, un técnico en la sala de control y un operador de cargador pueden gestionar toda la línea.
